詳細說明

一、用途

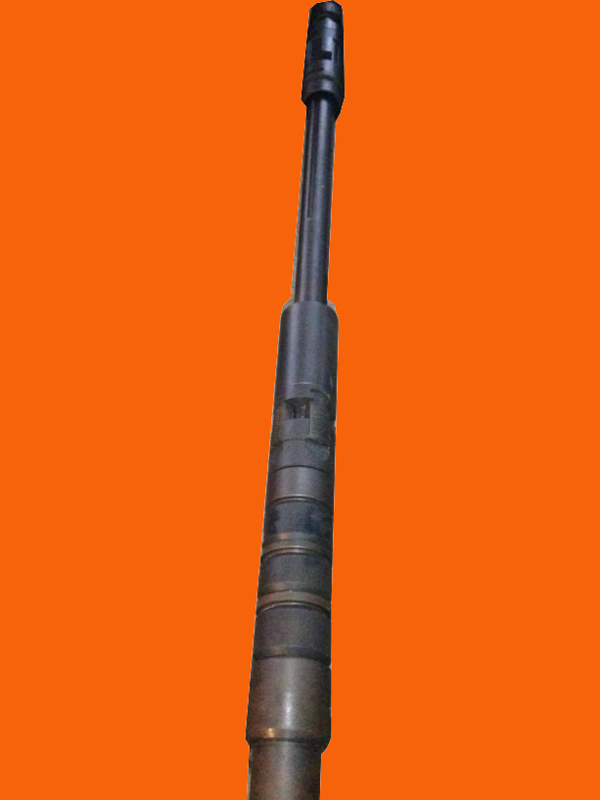

本系列封隔器適用于油井的找水、堵水、試油、采油、防砂、壓裂等工藝。

二、特點

1、采用上提下放管柱方式座封，上提方式解封，操作工藝簡單。

2、采用單卡瓦支撐，座封靈活可靠。

3、使用高溫膠筒，與水力錨配套使用，可進行壓裂等工藝。

三、使用方法

座封：下井時，控制銷釘處在短軌道，當封隔器下到預定位置時，上提管柱一定高度，然后下放管柱，使銷釘換向至長軌道，使卡瓦張開，卡在套管內壁上，壓縮膠筒，完成座封。

解封：上提管柱、膠筒、卡瓦復位，封隔器解封。

四、注意事項

1、封隔器座封位置必須避開套管接箍位置。

2、下井過程中摘吊卡時，上提油管不得超過0.2米，以免中途座封，發現封隔器座封上提油管一定高度即可解封。

3、封隔器只能單極使用，但可與支撐式封隔器配套，且只能做最下級使用。

五、技術參數

型號 Y211-95 Y211-102 Y211-115 Y211-150

總長 1675 1873 2068 2066

鋼體最大外徑 95 102 115 150

鋼體最小外徑 40 42 48 61

座封力（KN） 80-100 80-100 80-100 80-100

工作壓差（MPa） 上25下8 上25下8 上25下8 上25下8

工件溫度（℃） 120 120 120 120

工作壓力（MPa） 35 35 35 35

適用套管內徑 107-115.8 107-115.8 117.7-132 158-166

兩端連接螺紋 27/8TBG 27/8TBG 28/8TBG 27/8TBG
